Центробежное литье чугунных труб в металлические изложницы — критически важный этап при производстве высококачественной продукции для газо- и водоснабжения, отопления, промышленных систем. Неправильное выполнение процесса часто приводит к дефектам, увеличению отходов, потерям времени и денег. В этой статье разберем все нюансы, практические рекомендации и типичные ошибки, чтобы обеспечить стабильное качество и оптимальную производительность.
Понимание технологии центробежного литья чугунных труб
Что такое центробежное литье?
Центробежное литье предполагает формирование труб посредством центробежных сил. Расплавленный чугун внутри вращающейся металлической изложницы равномерно распределяется по внутренней поверхности формы, заполняя ее по стенкам, что обеспечивает плотность и однородность структуры без внутренней пористости и дефектов.
Ключевые преимущества метода
- Высокое качество поверхности и точность геометрии
- Меньшее количество дефектов, например, пористости и расслоений
- Повышенная прочность и долговечность готовых труб
- Автоматизация процесса, снижение затрат на ручной труд

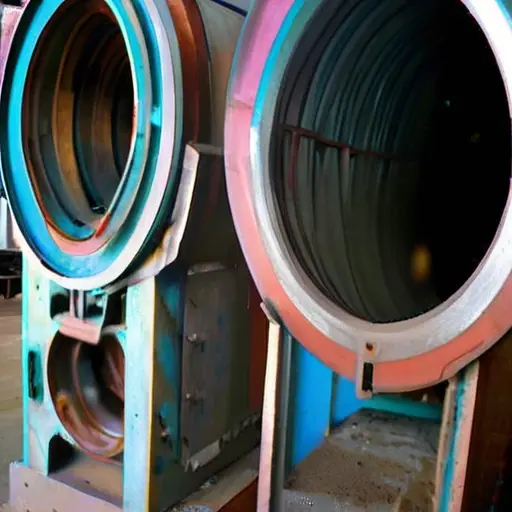

Особенности металлических изложниц и их роль
Материалы и конструкция изложниц
Изложницы изготавливаются из материала, обладающего высокой теплопроводностью и механической стойкостью — обычно это сталь или чугун. Важна точная геометрия, качественная обработка отверстий, способных обеспечить равномерное вращение без вибраций.
Стабильность и точность геометрии
От уровня изготовления изложницы зависит качество отливки. Малейшие деформации или неровности ведут к нарушениям плотности металла и дефектам на поверхности.
Технология центробежного литья чугунных труб: этапы и нюансы
Подготовка оборудования
- Контроль состояния вращающегося оборудования: балансировка, чистота подшипников, соединений
- Подготовка и прогрев формы
- Подготовка плавильной печи и заливочного материала
Процесс литья
- Запуск вращения: режимы должны соответствовать диаметру и толщине стенки труб. Обычно используют скорости от 2 до 8 об/с.
- Заливка металла: выполнена по заранее разработанной технологии, желательно в сроки, не допускающие охлаждение металла.
- Остановка вращения: происходит после достижения температуры и застывания металла, избегая резких торможений.
Контроль и охлаждение
После заливки необходимо обеспечить равномерное охлаждение, чтобы избежать внутренних напряжений. Используются охлаждающие аутентичные технологии с учетом геометрии конструкции.
Основные сложности и пути их решения
Грубые дефекты и пористость
- Недостаточно быстрый или равномерный разогрев формы
- Нерегулярное вращение — приводит к неравномерному распределению металла
- Недостаточная вентиляция и удаление газов из формы
Неправильные размеры и форму
- Ошибки в расчетах вращательной скорости
- Несоблюдение технологии охлаждения
Частые ошибки
| Ошибка | Последствия | Совет эксперта |
|---|---|---|
| Недостаточная подготовка формы | Дефекты поверхности, несоответствие размеров | Тщательная механическая обработка и проверка формы перед заливкой |
| Пренебрежение режимами вращения | Поры, внутренние дефекты, неоднородность толщины стенки | Разработка технологических карт по скоростям и мощности вращения |
| Нерегулярное охлаждение | Внутренние напряжения, растрескивание | Распределенное охлаждение, правильный подбор температуры выходного состояния |
Чек-лист: контроль качества на каждом этапе
- Проверка состояния и балансировка изложницы
- Контроль температуры перед заливкой и внутри формы
- Настройка скоростей вращения и режима заливки
- Регулярный контроль за процессом охлаждения
- Осмотр готовых труб, проведение неразрушающего контроля (например, ультразвуковой или магнитопорошковый), измерение геометрии
Экспертное замечание: «Ключ к стабильному качеству — это четкое соблюдение процесса, постоянная проверка параметров и отсутствие компромиссов в подготовке оборудования.»
Заключение
Понимание и точное выполнение особенностей технологии центробежного литья чугунных труб в металлические изложницы позволяют добиться безупречного качества продукции. Важно учитывать нюансы конструкции форм, режимы вращения и охлаждения, а также регулярно проводить контроль и профилактику дефектов. Такой подход снижает потери, повышает прочностные характеристики и позволяет отвечать строгим требованиям заказчиков.
Вопрос 1
Что такое центробежное литье чугунных труб?
Процесс изготовления труб методом заливки расплавленного чугуна в вращающуюся металлическую изложницу.
Вопрос 2
Какие преимущества имеет использование металлических изложниц?
Обеспечивают равномерное распределение металла, хорошую качество поверхности и высокую точность изделия.
Вопрос 3
Какие материалы применяют для металлических изложниц при центробежном литье?
Чугун, сталь или другие металлы, устойчивые к горячему воздействию и коррозии.
Вопрос 4
Как влияет скорость вращения изложницы на качество отливки?
Оптимальная скорость способствует равномерному распределению металла и предотвращает образование дефектов.
Вопрос 5
Какие дефекты могут возникнуть при центробежном литье чугунных труб?
Неберные швы, пористость, трещины и неоднородность структуры металла.
