Остановка подачи воды на охлаждение доменной печи – это не просто авария. Это прямой путь к прогару кожуха, разрушению фурменных приборов и, в худшем случае, к неконтролируемому контакту расплава с водой, что равносильно мощному взрыву. Любой доменщик знает: печь не прощает ошибок, а цена простоя измеряется миллионами. Именно поэтому система аварийного водоснабжения (САВ) – это не опция, а критически важный, последний рубеж обороны, обеспечивающий безопасный останов агрегата при отказе основных контуров охлаждения.
Основная задача САВ – гарантированно подать необходимый объем охлаждающей воды на самые ответственные узлы печи (фурменные приборы, кессоны горна и шахты, холодильные плиты лещади) на время, достаточное для перевода печи в безопасное состояние. Это не дублирующая система в привычном понимании, а независимый, автономный комплекс, спроектированный для работы в самых экстремальных условиях, включая полное обесточивание цеха.
Зачем нужна система аварийного водоснабжения (САВ) доменной печи?
Доменная печь – это тепловой агрегат непрерывного действия. Температура в горне достигает 2000-2200°C. Чтобы металлический кожух и медные элементы охлаждения выдерживали такие нагрузки, через них непрерывно циркулирует химически очищенная вода. Основной контур охлаждения – сложная и разветвленная система, включающая насосные станции, градирни, трубопроводы и КИПиА. Ее отказ может быть вызван множеством причин:
- Отключение электроэнергии на подстанции.
- Выход из строя насосного оборудования основного контура.
- Крупный прорыв магистрального трубопровода.
- Ошибки персонала или сбой в системе АСУ ТП.
При любом из этих сценариев прекращение подачи воды на раскаленные элементы приведет к их моментальному перегреву и разрушению (прогару). САВ спроектирована так, чтобы автоматически включиться в работу за доли секунды после падения давления в основной магистрали и обеспечить «время на размышление» – от нескольких часов до суток – для безопасной остановки плавки.
Принципиальная схема и ключевые элементы САВ
Несмотря на различия в проектах конкретных доменных печей, любая эффективная система аварийного водоснабжения строится на нескольких фундаментальных принципах: автономность, быстродействие и надежность. Её структура включает следующие компоненты.
Источники воды
Это сердце системы. Как правило, используется комбинация из двух источников:

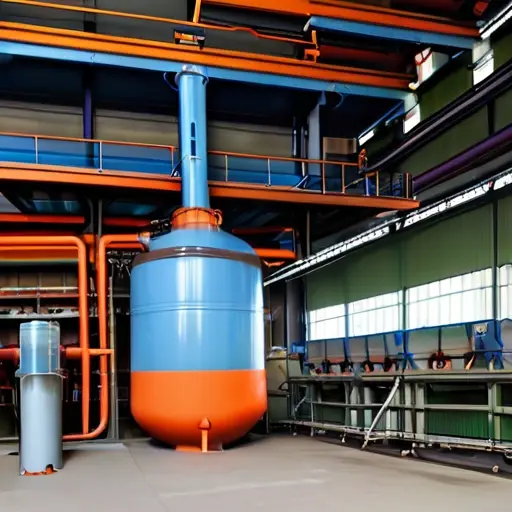

- Напорные баки-аккумуляторы. Это огромные емкости (объемом от 1000 до 5000 м³ и более), установленные на высокой отметке (обычно на копре или специальной башне). Вода из них подается самотеком под действием гравитации, что обеспечивает мгновенное срабатывание и не требует электроэнергии. Давление в системе создается за счет высоты столба воды.
- Резервные насосные станции. Они включаются в работу с небольшой задержкой после срабатывания баков. Их задача – поддерживать давление и расход в системе, когда запас воды в баках начнет иссякать. Критически важно, чтобы эти насосы имели автономное питание – как правило, от дизель-генераторных установок (ДГУ), которые запускаются автоматически.
Распределительная сеть
Сеть трубопроводов САВ прокладывается независимо от основного контура, чтобы исключить общий отказ. Ключевые элементы сети:
- Запорная арматура с электро- и ручным приводом: Электрозадвижки на выходе из баков и на нагнетании насосов открываются по сигналу от датчиков давления. Наличие ручного привода обязательно для действий персонала в нештатных ситуациях.
- Обратные клапаны: Не допускают попадания воды из аварийной системы в основную и наоборот.
- Датчики давления и расхода (КИПиА): «Глаза и уши» системы. Именно они фиксируют падение давления в основном контуре и дают команду на запуск САВ.
Система автоматизации и управления
Мозг САВ. Современные системы интегрированы в общую АСУ ТП доменной печи. Алгоритм срабатывания предельно прост и надежен: при падении давления в контролируемых точках основного контура ниже уставки, система автоматически, без участия оператора:
- Подает светозвуковой сигнал тревоги на центральный пост управления.
- Открывает выходные задвижки на баках-аккумуляторах.
- Запускает дизель-генераторы и, после их выхода на рабочий режим, резервные насосы.
Расчет и проектирование: ключевые параметры
Проектирование САВ – сложнейшая инженерная задача. Ошибка в расчетах может стоить целой печи. Основные параметры, закладываемые в проект, приведены в таблице.
| Параметр | Описание и значение |
|---|---|
| Расчетный расход воды (м³/ч) | Определяется как сумма расходов на охлаждение всех критически важных элементов (фурмы, кессоны). Для крупной доменной печи объемом 3000-5000 м³ это значение может составлять 2500-4000 м³/ч. |
| Гарантированное давление (МПа) | Должно быть достаточным для преодоления всех гидравлических сопротивлений контура и обеспечения нужного расхода. Обычно находится в диапазоне 0.6-1.2 МПа. |
| Время автономной работы (час) | Ключевой показатель надежности. Рассчитывается как время, необходимое для полной и безопасной остановки печи. Согласно нормам, составляет от 8 до 24 часов. Именно на это время должен быть рассчитан объем баков-аккумуляторов и запас топлива для ДГУ. |
| Качество воды | Вода в САВ должна соответствовать тем же требованиям, что и в основной системе (пройти химводоподготовку), чтобы избежать отложений и накипи в каналах охлаждения. |
Частые ошибки при эксплуатации и обслуживании
Даже самая совершенная система может отказать из-за человеческого фактора или халатности. Из многолетней практики могу выделить типичные «проколы»:
- Игнорирование пробных пусков. Регулярные (раз в месяц или квартал) пробные запуски ДГУ и резервных насосов «вхолостую» – обязательная процедура. Часто ею пренебрегают, и в час «Х» выясняется, что двигатель не заводится или насос заклинило.
- «Закисшая» арматура. Задвижки, которые не двигались годами, могут намертво прикипеть. Их необходимо регулярно «расхаживать» – проводить цикл открытия/закрытия.
- Недостаточный контроль топлива. Банально, но факт: в баке дизель-генератора может оказаться недостаточно топлива или оно может быть ненадлежащего качества (например, летнее ДТ зимой).
- Забитые фильтры. На всасывающих линиях насосов стоят фильтры-грязевики. Если их вовремя не чистить, производительность насоса резко падает.
- Необученный персонал. В стрессовой ситуации машинисты насосных и операторы должны действовать четко по инструкции, а не вспоминать, какой вентиль нужно крутить. Регулярные противоаварийные тренировки – залог успеха.
Многие недооценивают роль так называемых «насосов Жокея» (Jockey pump) в системе аварийного водоснабжения. Это небольшой насос малой производительности, который постоянно работает в режиме ожидания. Его задача – поддерживать в трубопроводах САВ постоянное рабочее давление. Это решает две проблемы. Во-первых, при открытии задвижек вода поступает к потребителям мгновенно, без задержки на заполнение системы. Во-вторых, это позволяет избежать мощного гидравлического удара при запуске основных резервных насосов. Наличие и исправность «Жокея» – верный признак грамотно спроектированной и обслуживаемой системы.
Чек-лист ежесменной проверки САВ
Для оперативного персонала достаточно короткого, но емкого чек-листа, который должен выполняться при каждой пересменке:
- Визуальный осмотр трубопроводов и арматуры на предмет утечек.
- Проверка показаний манометров в контуре САВ (давление должно соответствовать норме, поддерживаемой насосом Жокея).
- Контроль уровня воды в баках-аккумуляторах по уровнемерам.
- Проверка уровня топлива и масла в дизель-генераторной установке.
- Осмотр резервных насосов: отсутствие подтеков масла, посторонних шумов (если работает насос Жокея).
- Проверка положения запорной арматуры (должно соответствовать оперативной схеме).
- Запись в оперативном журнале о проведенном осмотре и всех замеченных отклонениях.
Требования к надежности и регламенты
Надежность САВ закладывается на уровне нормативных документов (ФНП в области промышленной безопасности, внутренние стандарты предприятий). Основной принцип – резервирование. Для насосных станций это принцип N+1 (если по расчету нужно два насоса, ставится три: два в работе, один в резерве). Трубопроводы и ключевая арматура не имеют права на отказ. Для этого используются высококачественные материалы, проводится регулярная диагностика (ультразвуковая толщинометрия) и гидравлические испытания. Жизнь доменной печи и безопасность сотен людей напрямую зависят от безупречной работы этой, на первый взгляд, незаметной, но абсолютно незаменимой системы.
